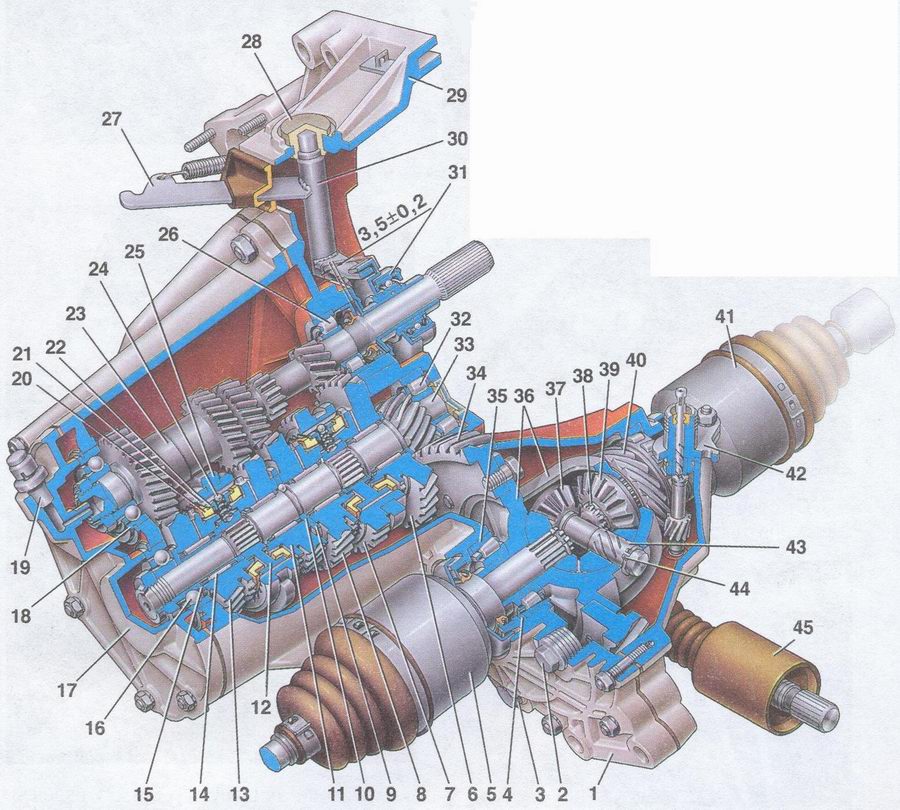

Коробка передач четырехступенчатая:
1 - картер коробки передач; 2 - пробка наливного и контрольного отверстия; 3 - пробка сливного отверстия; 4 - регулировочное кольцо; 5 - привод левого переднего колеса;
6 - ведомая шестерня I передачи вторичного вала; 7 - муфта синхронизатора I, II передач с венцом заднего хода; 8 - ведомая шестерня II передачи вторичного вала;
9 - стопорное кольцо; 10 - упорное полукольцом 1 - ведомая шестерня III передачи вторичного вала; 12 - ступица муфты синхронизатора III и IV передач;
13-ведомая шестерня IV передачи вторичного вала; 14-игольчатый подшипник шестерен вторичного вала; 15 - упорная шайба шестерни IV передачи;
16 - шариковый подшипник вторичного вала; 17 - задняя крышка коробки передач; 18 - шариковый подшипник первичного вала; 19 - сапун;
20 - блокирующее кольцо синхронизатора; 21 - скользящая муфта синхронизатора III и IV передач; 22 - сухарь фиксатора; 23 - первичный вал; 24 - шарик фиксатора;
25 - вилка скользящей муфты синхронизатора III и IV передач; 26 - роликовый подшипник первичного вала; 27 - рычаг вилки выключения сцепления;
28 - втулка вилки выключения сцепления; 29 - картер сцепления; 30 - вилка выключения сцепления; 31 - подшипник выключения сцепления;
32 - роликовый подшипник вторичного вала; 33 - вторичный вал; 34 - ведомая шестерня главной передачи; 35 - роликовый конический подшипник дифференциала;
36 - коробка дифференциала; 37 - сателлит; 38 - стопорное кольцо полуосевой шестерни; 39 - полуосевая шестерня; 40 - ведущая шестерня привода спидометра;
41 - привод правого переднего колеса; 42 - привод спидометра; 43 - ось сателлитов; 44 - стопорное кольцо оси сателлита; 45 - защитный чехол шарнира привода переключения передач
