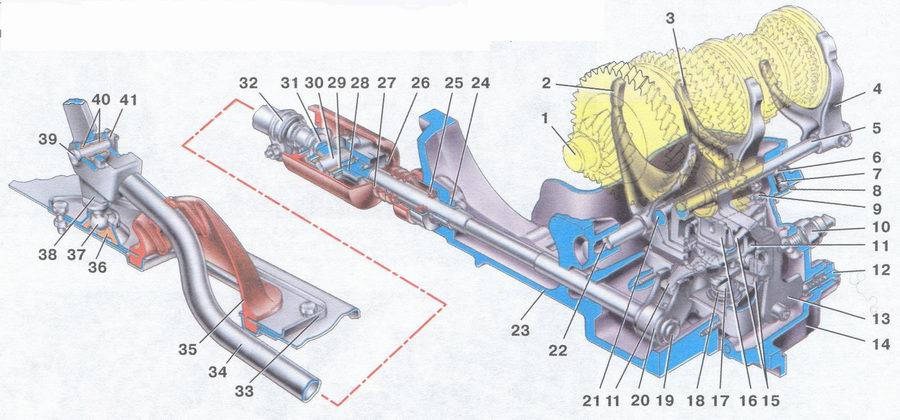

Привод управления коробкой передач:
1 - вторичный вал; 2 - вилка переключения I и II передач; 3 - вилка переключения III и IV передач; 4 - вилка включения V передачи; 5 - шток вилки включения V передачи;
6 - шарик фиксатора; 7 - пружина фиксатора; 8 - крышка фиксатора; 9 - направляющая ось блокировочных скоб; 10 - выключатель фонаря заднего хода;
11 - трехплечий рычаг переключения передач; 12 - пробка фиксатора вилки включения заднего хода; 13 - вилка включения заднего хода; 14 - картер коробки передач;
15 - блокировочные скобы; 16 - корпус механизма переключения передач; 17 - ось рычага переключения передач; 18 - пружина рычага переключения передач;
19 - шток переключения передач; 20 - рычаг штока переключения передач; 21 - шток вилки переключения III и IV передач; 22 - шток вилки переключения I и II передач;
23 - картер сцепления; 24 - втулка; 25 - сальник штока; 26 - конический винт крепления шарнира; 27 - защитный чехол шарнира; 28 - корпус шарнира тяги привода
переключения передач; 29 - втулка шарнира; 30 - ось шарнира; 31 - наконечник шарнира; 32 - хомут тяги привода переключения передач; 33 - корпус рычага переключения передач;
34 - тяга привода переключения передач; 35 - защитный чехол тяги; 36 - шаровая опора рычага; 37 - сферический палец рычага;
38 - рычаг переключения передач; 39 - ось рычага; 40 - втулка оси рычага; 41 - стопорная скоба
