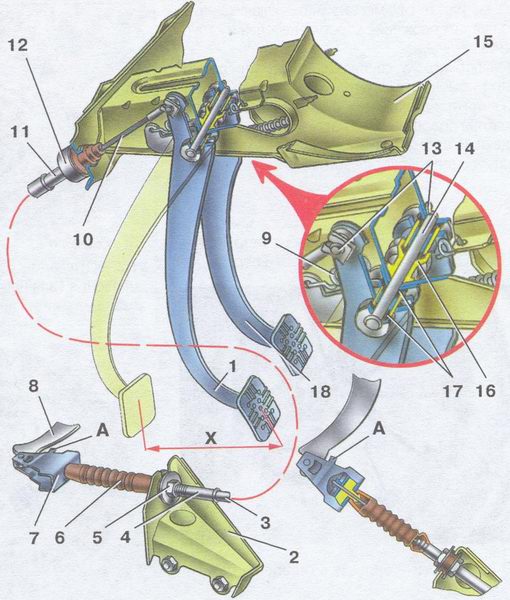

Привод выключения сцепления ваз 2108, ваз 2109, ваз 21099
А - элемент поводка троса; X - ход педали сцепления; 1 - педаль сцепления; 2 - кронштейн крепления нижнего наконечника оболочки троса; 3 - оболочка троса; 4 - нижний наконечник оболочки троса; 5 - гайка; 6 - защитный чехол; 7 - поводок троса; 8 - рычаг вилки выключения сцепления; 9 - оттяжная пружина педали сцепления; 10 -трос; 11 - верхний наконечник оболочки троса; 12 - обойма; 13 - стопорные скобы; 14 - ось педалей; 15- кронштейн педалей сцепления и тормоза; 16-дистанционная втулка; 17 - втулки педали сцепления; 18 - педаль тормоза
