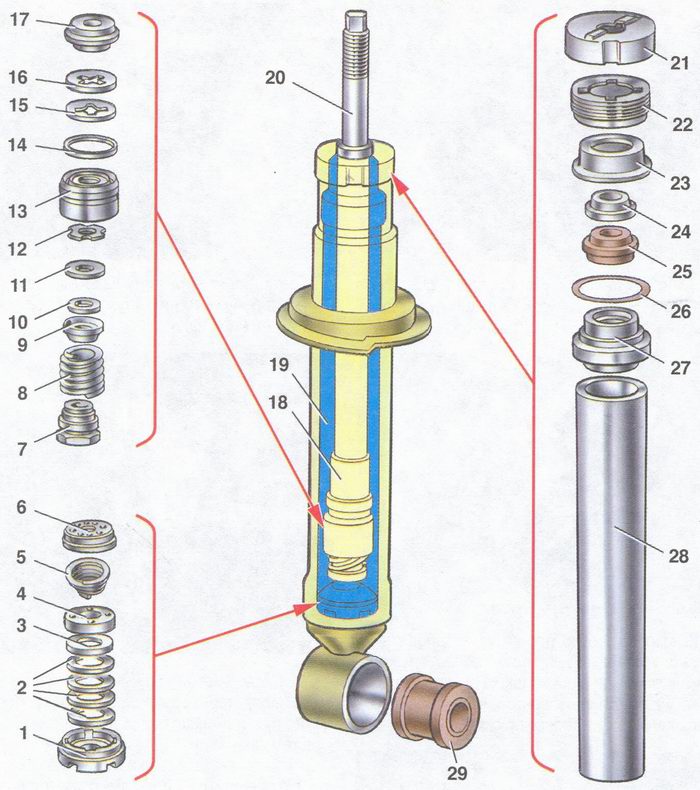

Устройство заднего амортизатора автомобиля ваз 2108, ваз 2109, ваз 21099:
1 - корпус клапана сжатия; 2 - диски клапана сжатия; 3 - дроссельный диск клапана сжатия; 4 - тарелка клапана сжатия; 5 - пружина впускного клапана;
6 - обойма клапана сжатия; 7 - гайка клапана отдачи; 8 - пружина клапана отдачи; 9 - тарелка клапана отдачи; 10 - шайба; 11 - диск клапана отдачи;
12 - дроссельный диск клапана отдачи; 13 - поршень; 14 - кольцо поршня; 15 - тарелка перепускного клапана; 16 - пружина перепускного клапана;
17 - ограничительная тарелка; 18 - дистанционная втулка; 19 - резервуар; 20 - шток; 21 - опора буфера сжатия; 22 - гайка; 23 - обойма сальника;
24 - защитное кольцо штока; 25 - сальник; 26 - уплотнительное кольцо резервуара; 27 - направляющая втулка штока; 28 - цилиндр; 29 - сайлентблок
