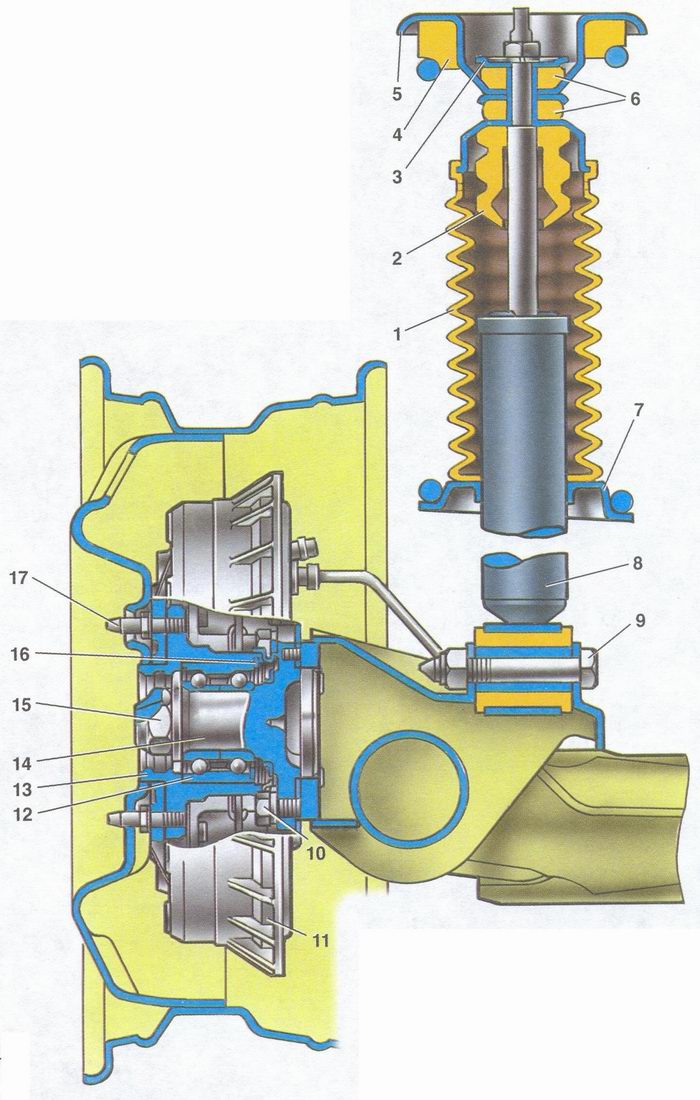

Крепление заднего амортизатора ваз 2108, ваз 2109, ваз 21099 - устройство задней подвески:
1 - защитный кожух; 2 - буфер хода сжатия; 3 - опорная шайба; 4 - изолирующая прокладка пружины; 5 - верхняя опорная чашка пружины подвески;
6 - подушки крепления штока амортизатора; 7 - нижняя опорная чашка пружины; 8 – задний амортизатор; 9 - болт крепления заднего амортизатора;
10 - болт крепления оси ступицы колеса; 11 - тормозной барабан; 12 - подшипник ступицы; 13 - ступица колеса; 14 - ось ступицы;
15 - гайка ступицы; 16 - стопорное кольцо; 17 - установочный штифт
