схема системы охлаждения инжекторного двигателя автомобиля ваз 2107

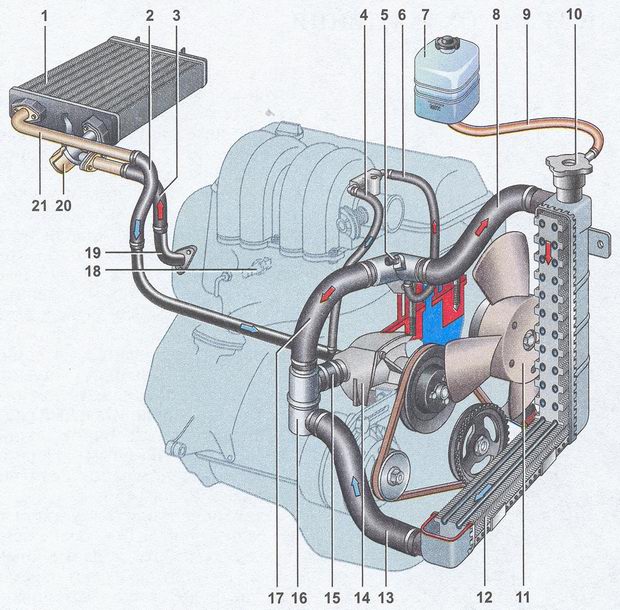

1 - радиатор отопителя; 2 - шланг отвода охлаждающей жидкости от радиатора отопителя; 3 - шланг подвода охлаждающей жидкости к крану отопителя; 4 - шланг отвода охлаждающей жидкости от узла подогрева корпуса дроссельной заслонки; 5 - датчик (системы управления) температуры охлаждающей жидкости; 6 - шланг подвода охлаждающей жидкости к узлу подогрева корпуса дроссельной заслонки; 7 - расширительный бачок; 8 - шланг подвода охлаждающей жидкости к радиатору; 9 - соединительный шланг расширительного бачка; 10 - пробка радиатора; 11 - радиатор системы охлаждения; 12 - электро вентилятор радиатора; 13 - шланг отвода охлаждающей жидкости от радиатора;
14 - насос охлаждающей жидкости; 15 - шланг подвода охлаждающей жидкости к насосу; 16 - термостат; 17 - перепускной шланг; 18 - датчик указателя температуры охлаждающей жидкости; 19 - трубка отвода охлаждающей жидкости от головки блока цилиндров; 20 - кран отопителя; 21 - трубка отвода охлаждающей жидкости от радиатора отопителя
