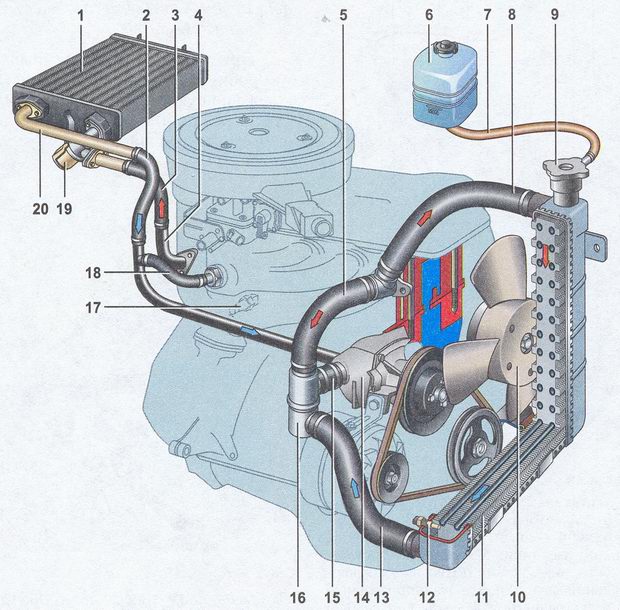

схема системы охлаждения карбюраторного двигателя автомобиля ваз 2107
1 - радиатор отопителя; 2 - шланг отвода охлаждающей жидкости от радиатора отопителя; 3 - шланг подвода охлаждающей жидкости к крану отопителя; 4 - трубка отвода охлаждающей жидкости от головки блока цилиндров; 5 - перепускной шланг; 6 - расширительный бачок; 7 - соединительный шланг расширительного бачка; 8 - шланг подвода охлаждающей жидкости к радиатору; 9 - пробка радиатора; 10 - электровентилятор радиатора; 11 - радиатор системы охлаждения; 12 - датчик включения электровентилятора;
13 - шланг отвода охлаждающей жидкости от радиатора; 14 - насос охлаждающей жидкости; 15 - шланг подвода охлаждающей жидкости к насосу; 16 - термостат; 17 - датчик указателя температуры охлаждающей жидкости; 18 - шланг отвода охлаждающей жидкости от впускного трубопровода; 19 - кран отопителя; 20 - трубка отвода охлаждающей жидкости от радиатора отопителя.
