Станция «Луна-16»

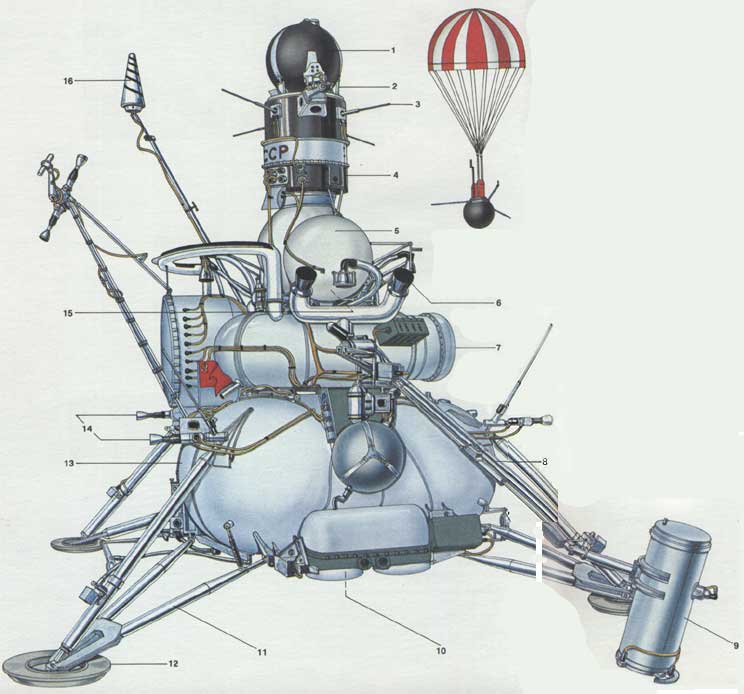

1 Возвращаемый аппарат.
2 Ленточное крепление возвращаемого аппарата.
3 Антенна на взлетной ступени.
4 Приборный отсек взлетной ступени.
5 Топливные баки взлетной ступени.
6 Телефотометр.
7 Приборный отсек посадочной ступени.
8 Штанга грунтозаборного устройства.
9 Грунтозаборное устройство.
10 Один основной и два управляющих ракетных двигателя посадочной ступени (в данном ракурсе рисунка не видны).
11 Посадочные стойки.
12 Тарельчатые опоры.
13 Топливные баки посадочной ступени.
14 Ракетные двигатели малой тяги для управления в полете.
15 Ракетный двигатель взлетной ступени (на рисунке закрыт приборным отсеком).
16 Малонаправленная антенна на посадочной ступени.

Первая АМС, доставившая на Землю образцы лунного грунта. Совершила посадку в Море Изобилия (0°41' ю.ш., 56°18' в.д.) 20 сентября 1970 г. Автоматическое грунтозаборное устройство с дистанцией захвата 0,9 м было рассчитано на извлечение породы с глубины до 35 см. На участке входа в атмосферу Земли был раскрыт парашют, выставлены штыревые антенны и металлические «стрелы», облегчающие радиолокацию. Сигналы бортового радиомаяка принимались самолетами и вертолетами поисково-спасательной службы.

Технические характеристики
Высота около 3,96 м. Ширина по размаху посадочных опор 3,96 м. Масса при посадке на поверхность Луны 1880 кг.
