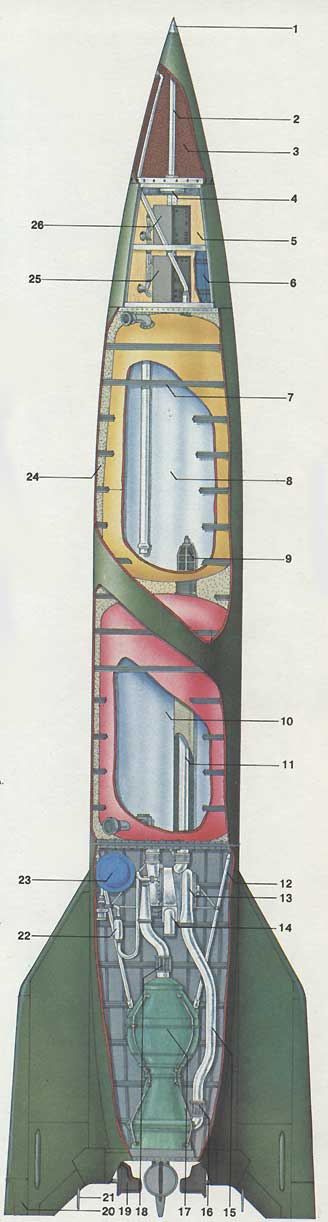

Немецкая ракета
А-4 («Фау-2»)
1 Головной взрыватель.
2 Взрывная трубка.
3 Боевая головка (масса 975 кг).
4 Основной электрический взрыватель.
5 Отсек из фанеры.
6 Баллоны с азотом.
7 Силовой набор.
8 Бак с этиловым спиртом и водой. Максимальная масса 4170 кг.
9 Спиртовой клапан.
10 Бак жидкого кислорода. Максимальная масса 5530 кг.
11 Изолированный трубопровод для подачи этилового спирта.
12 Силовой элемент.
13 Турбонасос.
14 Выхлоп турбины.
15 Труба горючего для регенеративного охлаждения камеры сгорания.
16 Главный клапан горючего.
17 Камера сгорания. Тяга 25 000 кгс.
18 Главный клапан жидкого кислорода.
19 Графитовый газовый руль (4 шт.).
20 Аэродинамический руль (4 шт.).
21 Антенна.
22 Парогенератор для привода насосов.
23 Бак перекиси водорода. Максимальная масса 170 кг.
24 Изоляция из стекловаты.
25 Оборудование системы управления и радиоконтроля.
26 Отсек приборов.
Технические характеристики
Длина 14 м.
Максимальный диаметр корпуса 168 см.
Размах крыльев стабилизатора 3,57 м.
Стартовая масса 12 870 кг.
Скорость в конце активного участка 1585 м/с.
Высота траектории 96 км.
Дальность 306—320 км.
