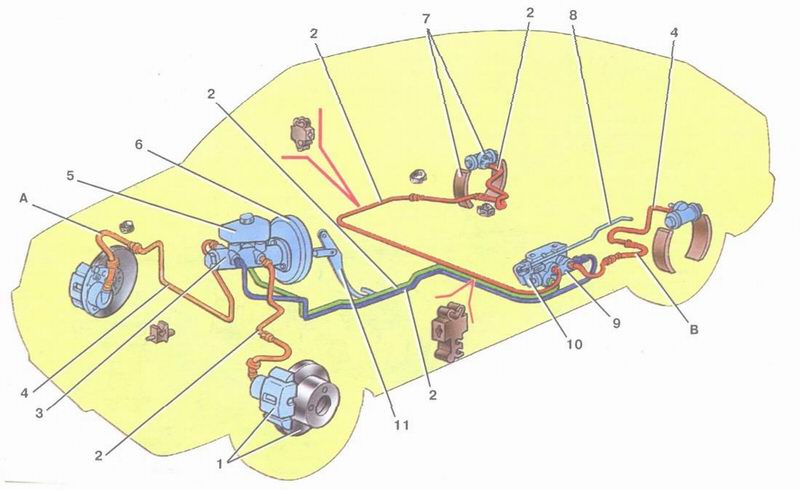

Схема тормозной системы автомобилей ваз 2108, ваз 2109, ваз 21099:
1 - тормозной механизм переднего колеса; 2 - трубопровод контура левый передний-правый задний тормоз; 3 - главный тормозной цилиндр; 4 - трубопровод контура правый передний-левый задний тормоз; 5 - бачок главного тормозного цилиндра; 6 - вакуумный усилитель тормозов; 7 - тормозной механизм заднего колеса; 8 - упругий рычаг привода регулятора давления тормозов; 9 - регулятор давления тормозов; 10 - рычаг привода регулятора давления тормозов; 11 - педаль тормоза; А - гибкий шланг переднего тормоза; В - гибкий шланг заднего тормоза
