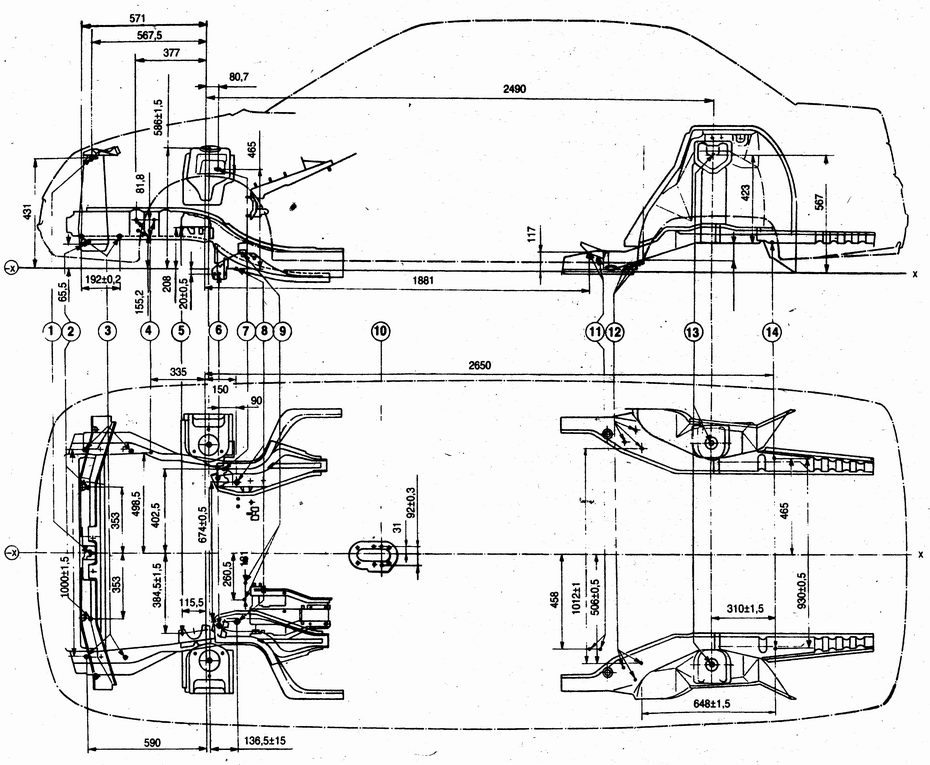

Основные справочные размеры точек крепления узлов и агрегатов автомобиля ваз 2110
X, У, Z - базовые линии; 1 - верхнего крепления радиатора; 2 - поперечины передней подвески к рамке радиатора; 3 - рычагов передней подвески; 4 - правой опоры силового агрегата; 5 - левой опоры силового агрегата; 6 - базовые точки; 7 - верхней штанги подвески силового агрегата; 8 - базовые отверстия; 9 - задней подвески силового агрегата; 10 - рычага переключений передач; 11 - регулятора тормозов; 12 - рычагов задней подвески; 13 - верхних точек крепления стоек задней подвески; 14 - базовые отверстия
