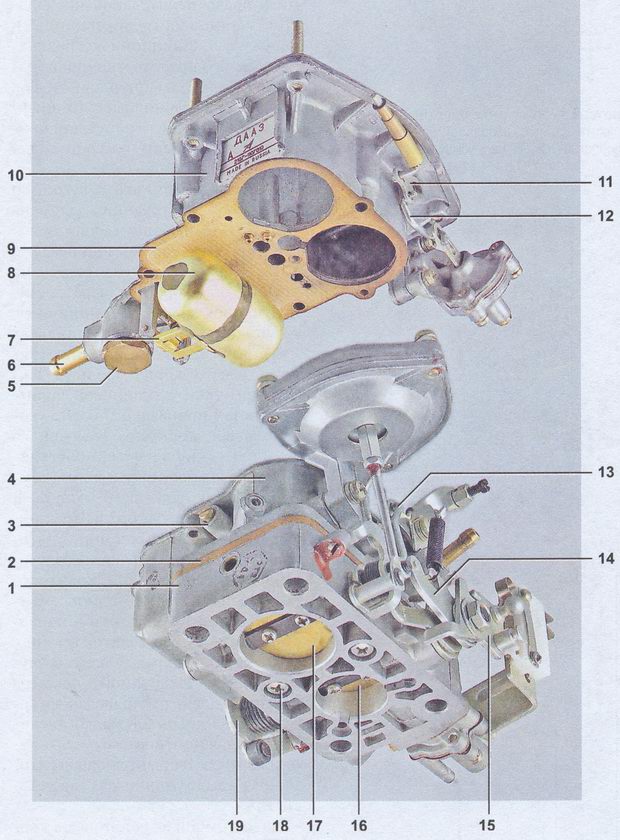

Крышка и корпус карбюратора 2107-1107010: 1 — корпус дроссельных заслонок; 2 — термоизолирующая проставка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора 2107-1107010; 5 — пробка топливного фильтра карбюратора 2107-1107010; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора 2107-1107010; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — тяга связи дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельных заслонок; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельных заслонок; 19 — кулачок привода ускорительного насоса
